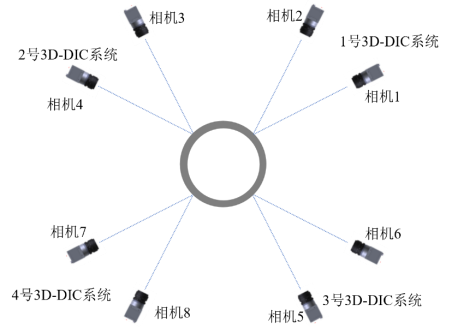

圆周型相机布置方式

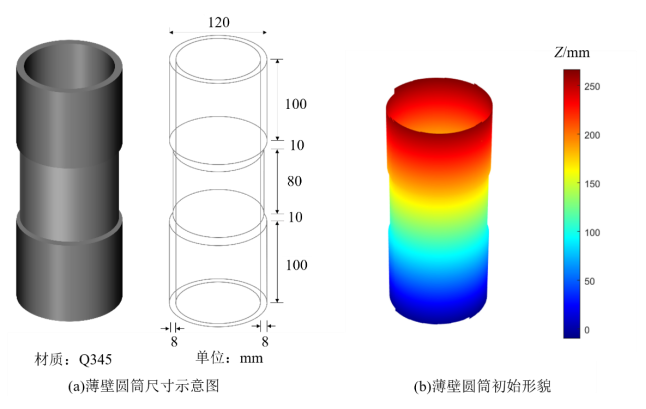

薄壁圆筒示意图
本实验采用带有缺口的Q345钢材质的薄壁圆筒作为研究对象，进行抗压试验。共使用8台工业相机，组成4套3D-DIC系统进行测量，各子系统围绕圆筒按圆周型布置。

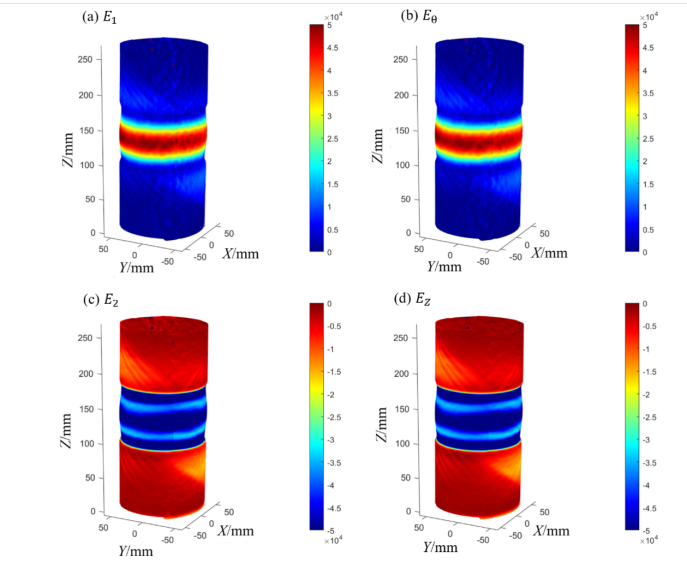

图为最大荷载下试件的全场应变，E1为第一主应变，E2为第二主应变，Eθ为沿着圆周方向的环向应变，Ez为沿着Z轴方向的轴向应变。可以看出环向应变与第一主应变大小与分布几乎完全一致，而轴向应变与第二主应变大小与分布几乎完全一致，薄壁圆筒在受压的过程中，缺口部分的第一主应变的方向为环向，第二主应变的方向为轴向。
最大荷载下，薄壁圆筒的全场应变示意图
