产品介绍

实时三维位移应变测量仪（可调节版），基于三维数字图像相关原理，可同步获取物体表面三维坐标、位移及应变场数据。系统采用模块化架构设计，集成高亮度单色光源与精密微调支架，支持物距、焦距、立体角参数的多维独立调节并可适配不同焦距镜头，实现视场范围自由定制，完美匹配各类试样尺寸与测试需求。

产品特点

  亚微米级位移测量：

单套系统在1㎡测量范围内，三个方向位移测量精度优于0.01mm，满足高精度工业检测需求。

  高精度应变测量：

标准版仪器引伸计应变测量精度达10μɛ，全场应变测量精度50μɛ，适用于各项力学性能测试。

  实时数据输出：

支持标记点应变数据的实时计算与输出，提高实验效率。

  多相机组同步测量：

支持12组以上成对相机组同步工作，实现大范围或复杂结构的三维数据采集和多套测量系统拼接。

  灵活触发模式：

支持硬同步触发、软同步触发及外部信号触发，支持各类试验机连接模块，适应不同实验需求。

  二维+三维+视频引伸计模式：

支持静态、准静态、动态应变、振动及高速变形测量，覆盖多种实验场景。

  高速动态测量：

可配合高速相机，支持高速变形测量，适用于冲击、振动等瞬态分析。

  视场范围和距离测量：

测量视场可覆盖100㎟ -100㎡，测量距离0.2m-100m，根据不同测试要求，适应满足各类微小零件到大型结构和各测量距离测量。

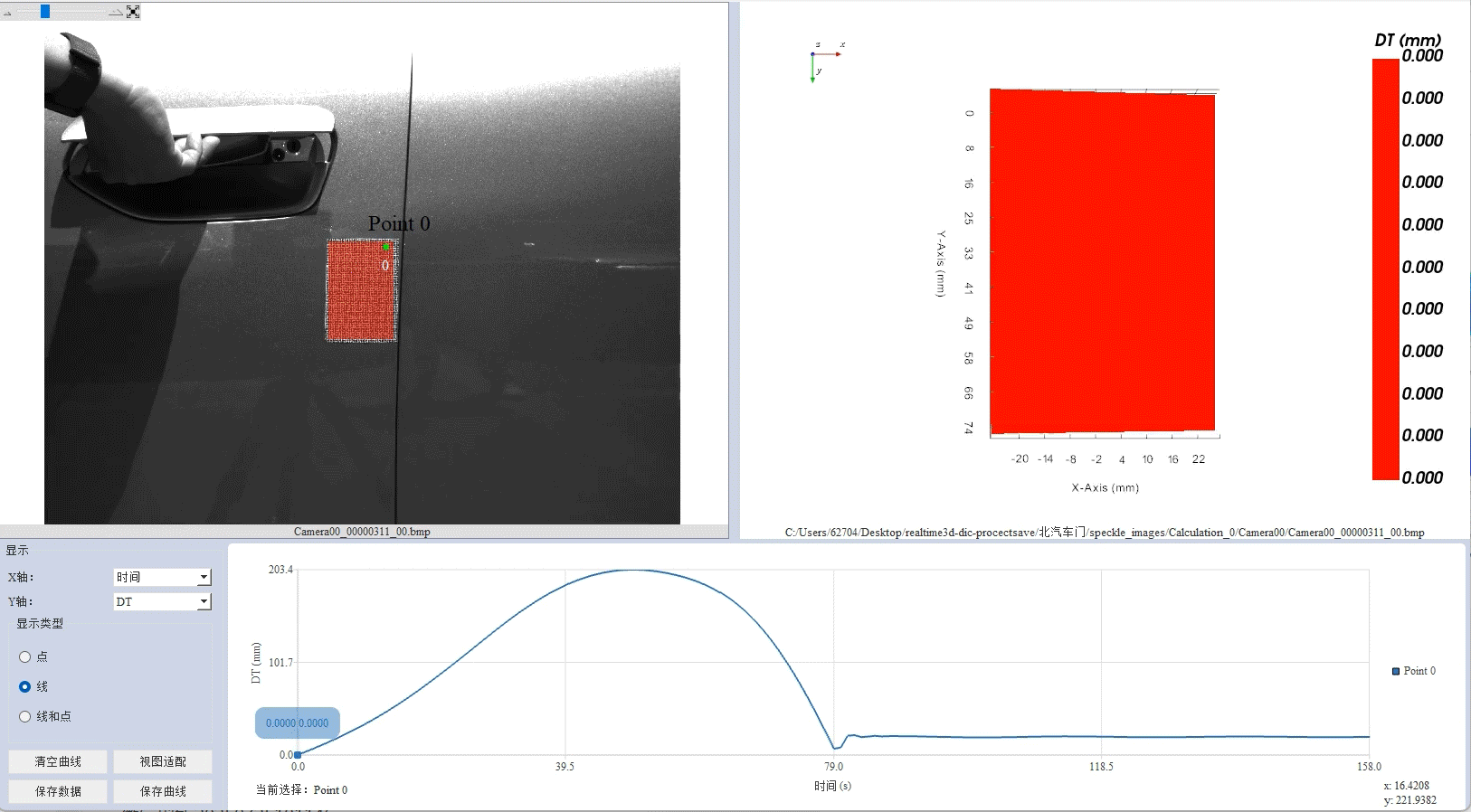

  实时三维计算与追踪：全场实时测量模式下，15Hz及以上帧率时，实时计算并输出≥10,000点点云数据；实时引伸计或点追踪模式下，60Hz及以上帧率时，实时计算并输出≥50点点云数据。

  灵活性设计：可根据需求升级相机、光源或算法，提高系统灵活性。

技术参数

应用案例

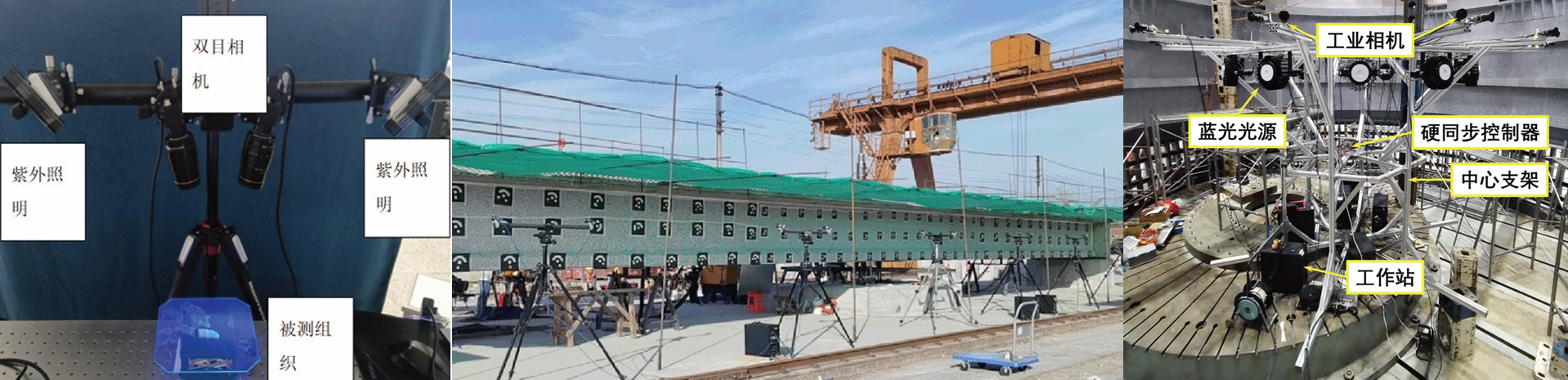

 组织拉伸实验                              大跨度桥梁检测                                            火箭全周三维测量
