产品介绍

实时二维位移应变测量仪基于高精度亚像素位移算法，实现被测物体表面面内位移的测量和实时追踪。仪器功能主要包括图像采集、成像系数标定、二维计算、实时二维计算、实时挠度测量、数据后处理、数据提取、数据通讯功能，计算分析结果能够清晰、直观地反映被测物体的位移、变形、应变信息。

产品特点

  亚微米级位移测量：

位移测量精度优于0.01像素，满足精密工业检测需求。

  高性价比：

相较于三维位移应变测量，具有更高性价比，单相机即可完成二维高精度测量。

  高精度应变测量：

局部应变测量精度:优于50微应变，引伸计应变测量精度优于10微应变。

  虚拟仿真：

支持虚拟融合下的数据实时输出，支撑虚拟仿真实验。

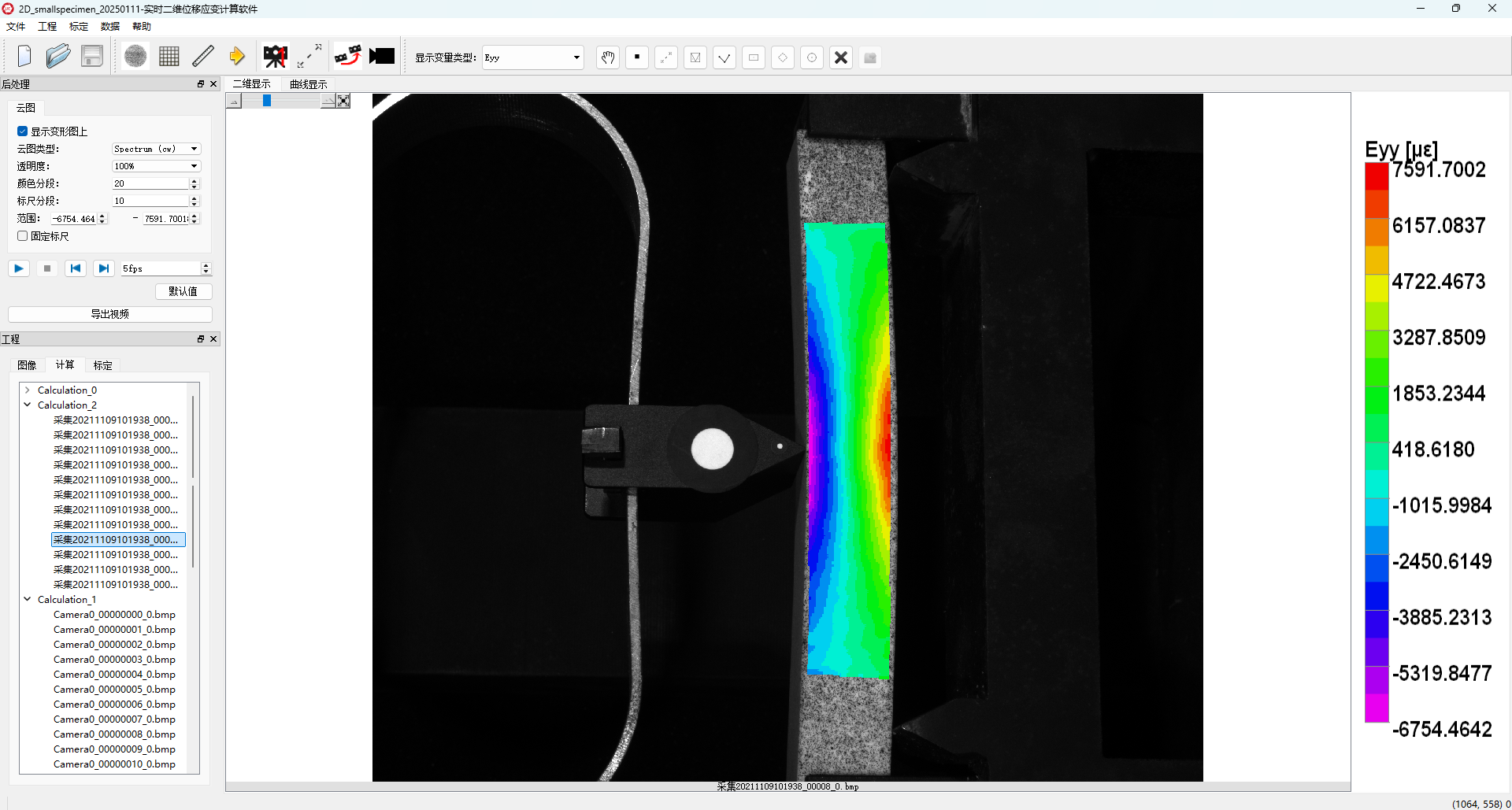

  具有配套处理分析软件功能：

主应变及剪应变的大小及方向，可以计算边缘应变，图像及数据可以通过标准格式输出，可输出视频。

  支持二维模式及视频引伸计模式：

静态及准静态测量模式下支持实时在线分析，动态测量、动态应变及振动模式测量。

  高速动态测量：

可配合高速相机实现高速变形模式测量。

  测量范围：

视场范围 100mm-100m，应变测量范围 10μɛ-1000%。

  实时二维计算：

具有实时计算功能，全场实时测量模式下，20Hz及以上帧率时，实时计算并输出≥10,000点点云数据；实时引伸计模式下，60Hz及以上帧率时，实时计算并输出≥50点点云数据。

  灵活性设计：

可根据需求升级相机、光源或算法，提高系统灵活性。

技术参数

应用场景

适用于测量平面内应变分布的实验，包括拉伸、剪切、裂纹扩展、疲劳等。测量范围从微米到米级。计算并显示局部应变场。
