产品介绍

多相机三维视觉位移应变测量仪由多个三维数字图像相关测量系统组合而成，每一套子系统均只拍摄被测物体的局部表面。多个三维数字图像相关测量系统测量的形貌、位移和应变等结果通过外部参数相连接，最后统一在世界坐标系中，因此多相机三维数字图像相关测量仪测量的关键是系统参数的标定。多相机三维数字图像相关测量系统的系统参数标定通常分为子系统内参标定与子系统之间的外参标定。子系统内参标定可以通过尺寸已知的标定板进行平面标定法标定，子系统之间的外参标定则有多种方法，目的是实现多相机三维数字图像相关系统中多套系统测量结果在一个坐标系中统一。针对梁、板、柱等力学研究对象，多相机三维数字图像相关测量仪可以有一字型、矩阵型、圆周型的多相机布置方式。

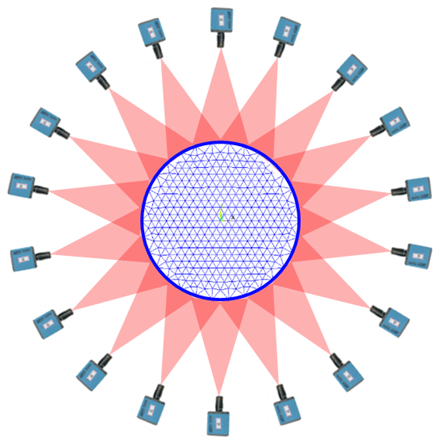

多相机全周变形测量示意图

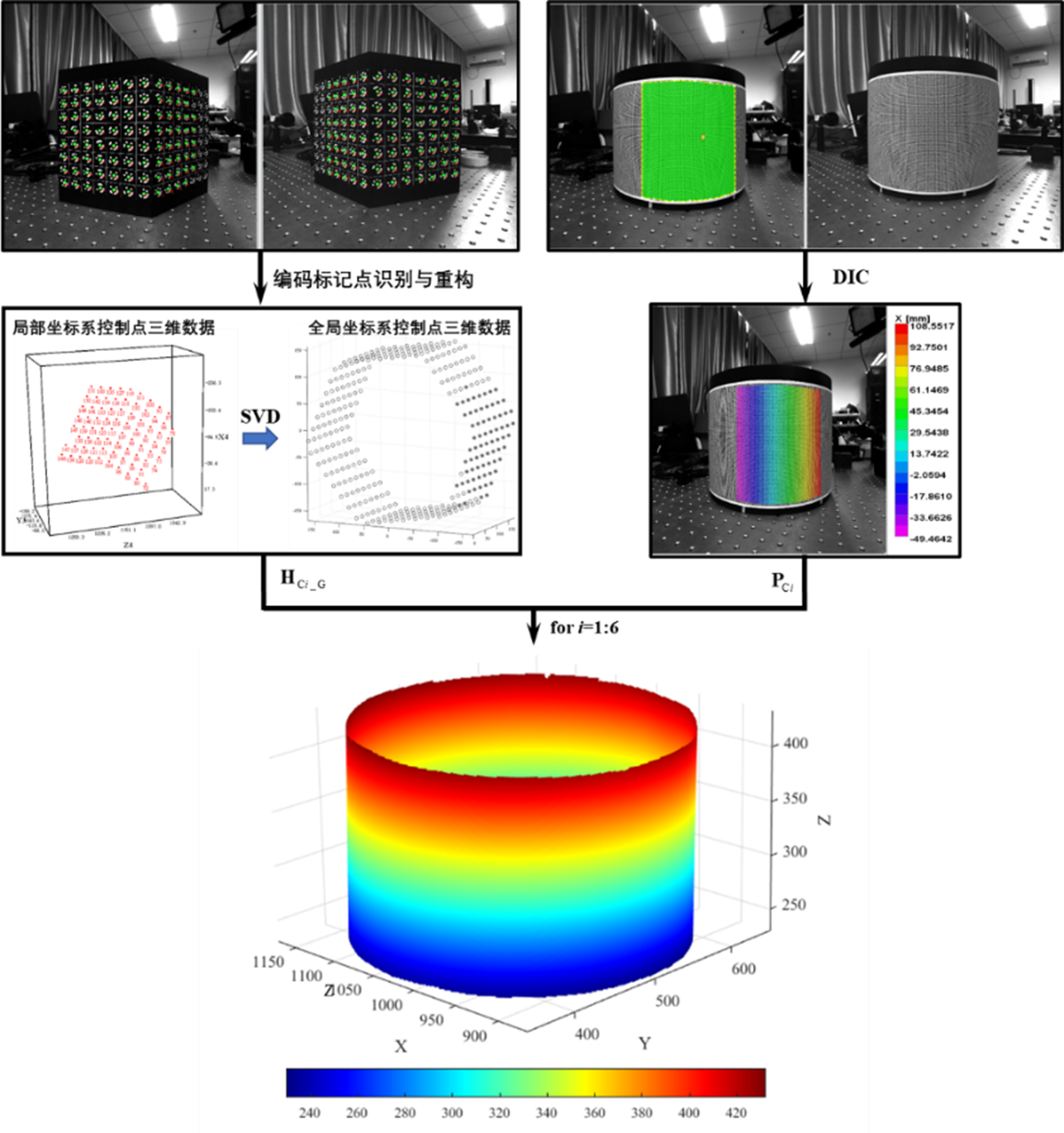

多相机坐标系统一示意图

产品特点

  超宽视场覆盖：

多相机大范围测量，支持100m²以上视场的全场测量。

  360°无死角覆盖：

通过多相机组实现被测物全周面测量。

  非接触测量：

测量距离0.2m~100m，适应不同场景需求。

  多相机协同：

支持多个相机组同步测量，相机数目可任意扩展，最高可支持标准支持24台相机同步工作。

  测量精度高：

系统三个方向位移静态噪声标准差小于0.01mm，应变静态声标准差小于50微应变。

  测量范围：

应变测量范围 0.005%-2000%。

  全场景动态捕捉：

配合高速相机可达1,00,000fps采集帧率，实现全场景动态变形测量。

  灵活性设计：

可根据需求升级相机、光源或算法，提高系统灵活性。

应用案例

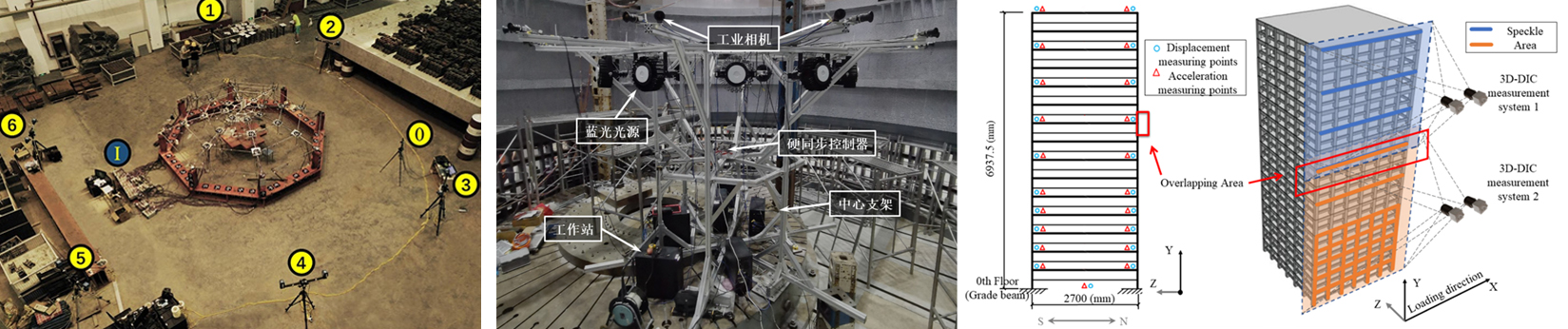

弦支穹顶结构倒塌实验                                                           火箭全周三维测量                                                                   盒式结构振动台实验

工程应用价值

为大型建筑结构抗震性能分析、大型结构力学建模和破坏机理的深入研究提供可靠数据。在土木工程领域，可用于桥梁、大坝、建筑结构等大型土木工程结构的健康监测，实时监测结构在荷载作用下的位移和应变变化，及时发现结构的损伤和安全隐患。航空航天领域，用于飞机、火箭等飞行器的结构测试和性能评估。
