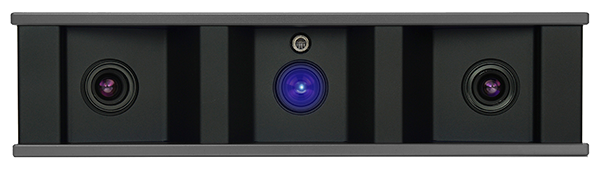

产品介绍
实时三维位移应变测量仪（一体化版）采用三维数字图像相关原理，实现高精度三维位移和表面应变测量的开箱即用。该设备通过一体化紧凑结构设计，固定焦距与双相机视场角参数，现场无需标定。通过三角激光确定物距和测量位置，系统采用极简线缆设计，仅需单根网线和单根电源线即可满足要求，通过网线传输数据可大幅提升测量距离，进而提升工程场景适用性。其测量系统可同步获取物体表面三维坐标、三维位移场及全场应变分布数据，测量精度达到亚微米级，满足科研与工程测量的严苛要求。
产品特点

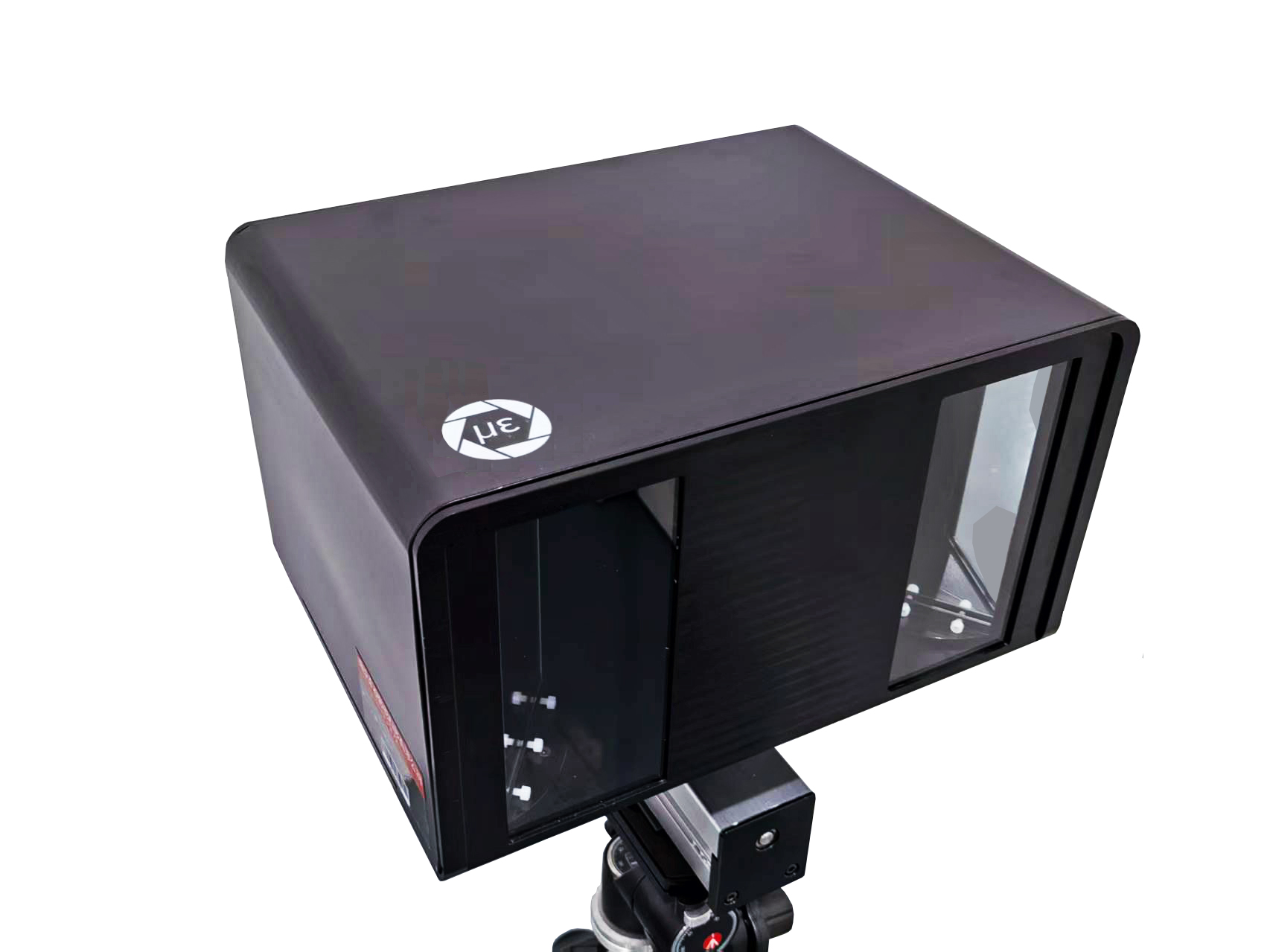

一体化机身：
相机、光源、红外线定位等测量装置高度集成，无需额外组装，开箱插电即用。
固定基线设计：
设备完成高精度标定，避免用户调节误差，确保测量稳定性。
整体紧凑轻便：
体积比可调节版测量仪小30%以上，适合狭小空间或便携应用。
免标定与高稳定性：
设备交付前高度集成，并固定完成标定计算，重复使用时无需重复拍摄标定图，可直接完成预标定，使设备操作便捷。
主动红外定位：
集成双红外线定位功能，方便用户直接定位被测物体中心测量区域，自动对焦，实现设备即放即测，操作便捷。
亚微米级三维位移测量：
一体化测量系统在1㎡测量范围内，三个方向位移测量精度优于0.01mm，满足高精度工业检测需求。
双模式应变测量：
支持接触式引伸计（10μɛ）和非接触全场应变测量（50μɛ）
实时数据输出：
支持标记点应变数据的实时计算与输出，提高实验效率。
实时三维计算与追踪：
全场实时测量模式下，15Hz及以上帧率时，实时计算并输出≥10,000点点云数据；实时引伸计或点追踪模式下，60Hz及以上帧率时，实时计算并输出≥50点点云数据。
技术参数
技术参数 |
类别 | 实时版 | 特定功能定制版 |
规格 | 500万像素 | 1200万像素 | 2000万像素 | 高分辨率 | 高采集帧率（高速相机） | 分辨率和采集帧率定制范围 |
分辨率 | 2448×2048 | 4096×3000 | 5472×3648 | 14208×10640 | 1280×1024 | 1280×1024-14208×10640 |
帧率（满幅） | 74fps | 30.5fps | 19.2 fps | 6fs | 25000fps | 6fps-25000 fps |
曝光时间（根据测量要求设计确定值） | 超短曝光式:
1μs-14μs
正常曝光模式:
15μs-10sec | 超小曝光模式:
1μs-14μs
正常曝光模式:
15μs-10sec | 44μs-0.83sec | 15μs-10sec | 最小曝光时间:
150ns | 根据定制产品确定 |
数据接口 | USB3.0，兼 容 USB2.0 | CoaXPress | 万兆网接口 | 根据定制产品确定 |
位移分辨率 | 0.01mm对应1m视场尺寸 0.05mm对应5m视场尺寸 0.1mm对应10m视场尺寸 | 0.002mm对应1m视场尺寸 0.01mm对应5m视场尺寸 | 0.01mm对应1m视场尺寸 0.05mm对应5m视场尺寸 0.1mm对应10m视场尺寸 | 根据定制产品确定 |
应变测试精度 | 引伸计应变精度10μɛ
全场应变精度50μɛ | 全场应变精度10μɛ | 引伸计应变精度10μɛ
全场应变精度50μɛ | 根据定制产品确定 |
应变测量
范围 | 0.005%-2000% | 可根据需求定制 |
测量视场

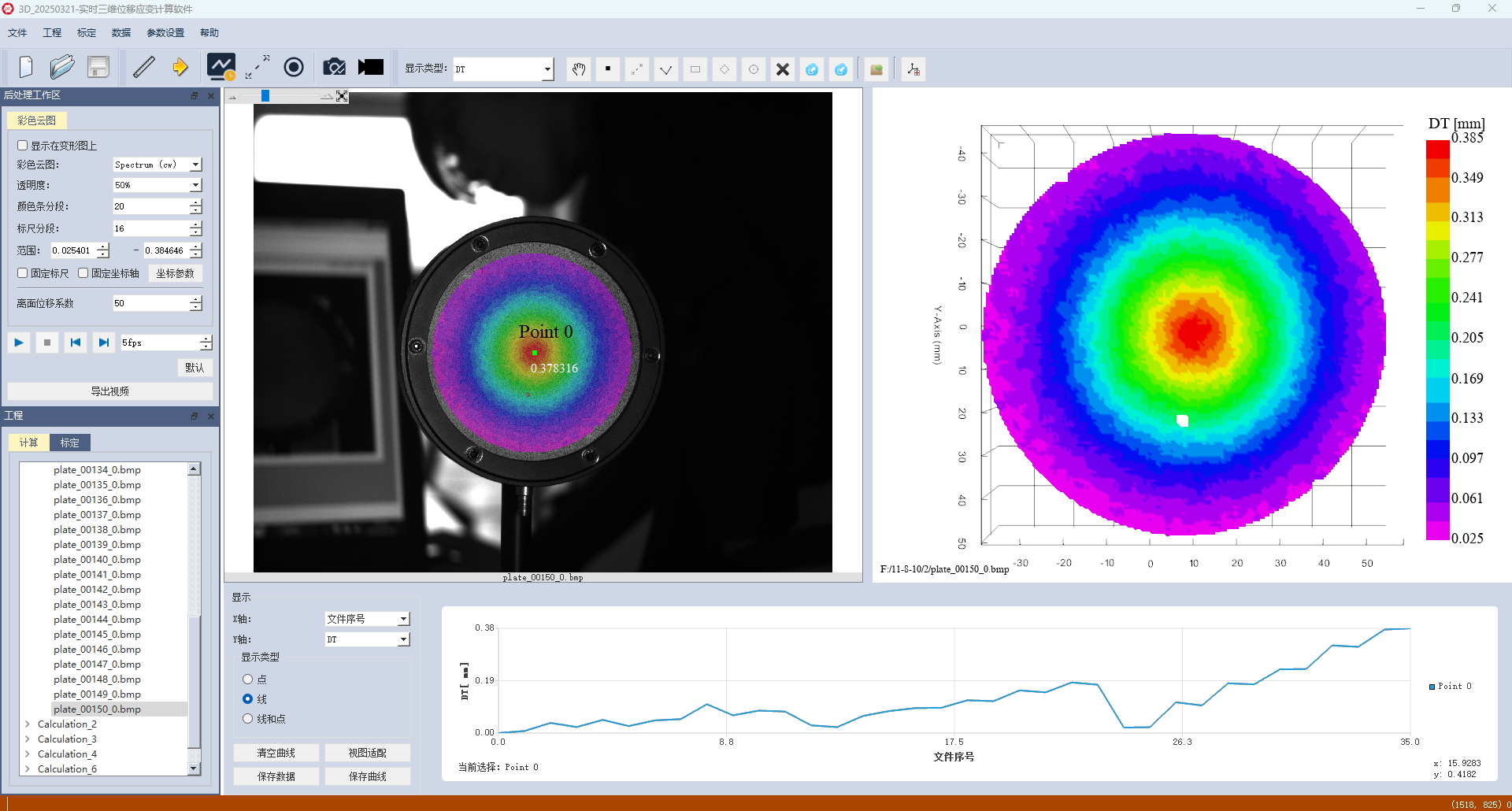

范围 | 100mm²-100m² | 可根据需求定制 |
测量距离 | 0.2m-100m | 可根据需求定制 |
3D 全场实时测量 | 最高显示帧频20Hz |
实时引伸计 | 最快200Hz |
实时点追踪功能 | 最多100个点 最快100Hz |
软件 | 实时三维位移应变测量软件 |
数据信息 | 3D全场的位移、速度、加速度、模态及 Scripts 自定义输出 |
其他功能 | 环境干扰校正、折射矫正、标志点追踪 |
