产品介绍

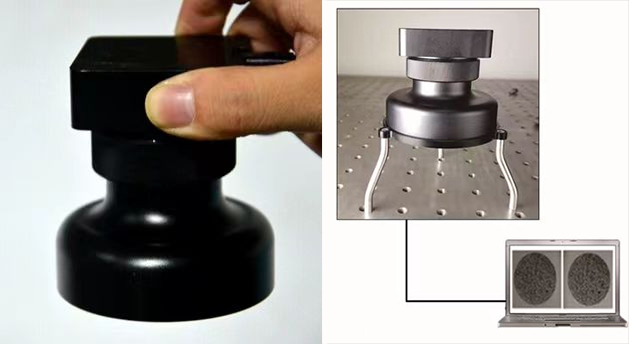

实时单相机三维位移应变测量仪采用单相机双目光路设计，突破传统双相机系统的体积限制，实现超紧凑一体化结构，可方便部署于设备内部、狭窄空间或复杂工况环境，灵活适应各类高难度测量场景。若需使用高速相机进行DIC测试，仅需单台高速相机和镜头即可完成三维全场位移、应变及形貌测量，大幅降低系统成本，同时保持亚像素级测量精度，满足静态、动态及超高速变形分析需求。
技术参数
技术参数 |
类别 | NEV-EDU( 教学版 ) | NEV-PF( 标准版 / 实时版 ) | 特定功能定制版 |
型号 | NEV-EDU-LP | NEV-EDU-HP | NEV-PF-HS | NEV-PF-HP | 高分辨率 | 高采集帧率
（高速相机） | 分辨率和采集帧率定制范围 |
规格 | 2.3M | 20M | 5M | 8.9M | 151.17M | 1.3M | 1.3M-151.17M |
分辨率 | 1920×1200 | 5742×3648 | 2432×2048 | 4096×2160 | 14208×10640 | 1280×1024 | 1280×1024-14208×10640 |
帧率（满幅） | 40fps | 19.2fps | 140fps | 32fps | 6fs | 25000fps | 6fps-560 fps |
曝光时间 | 34μs-10sec | 28μs-0.7sec | 15μs-10sec | 超短曝光模式：
1μs-14μs | 15μs-10sec | 最小曝光时间:
150ns | 根据定制产品确定 |
数据接口 | USB 3.0 | USB 3.0 | Camera Link | USB 3.0 | CoaXPress | 万兆网接口 | 根据定制产品确定 |
位移分辨率 | 2μm | 1μm | 2μm | 2μm | 0.5μm | 2μm | 根据定制产品确定 |
应变分辨率 | 50μɛ | 20μɛ | 40μɛ | 20μɛ | 10μɛ | 50μɛ | 根据定制产品确定 |
应变测量精度 | 100μɛ | 40μɛ | 100μɛ | 50μɛ | 20μɛ | 100μɛ | 根据定制产品确定 |
应变测量范围 | 0.005%-2000% |
测量范围 | 200mm×180mm | 可根据需求定制 |
测量距离 | 450mm | 可根据需求定制 |
3D 全场实时测量 | 最高显示帧频 10Hz |
软件功能 | 三维位移应变测量软件 教学版 / 标准版 / 实时版 |
数据信息 | 3D 全场的位移、应变、应变率、应变矢量、速度、加速度、模态及 Scripts 自定义输出 |
其他功能 | 实时三维计算、实时点追踪功能、环境干扰校正、折射矫正、多相机联合测量、标志点追踪 |
应用场景
仪器可用于拉压弯扭，静刚度、趋强度、疲劳、落锤、冲击、抗震、风洞等测量，尤其适用于狭小空间下的表面三维变形测量，也可实现高低温状态下测量。
小型单相机实时三维应变测量仪
