产品介绍

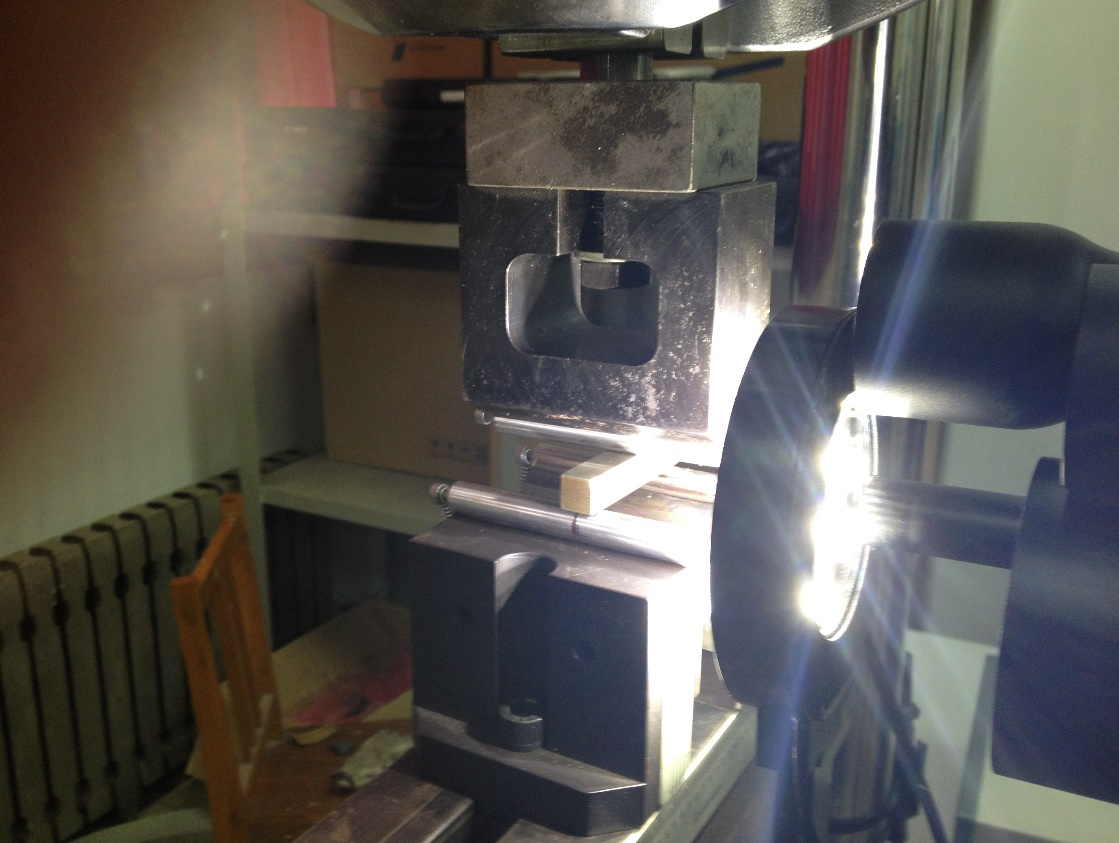

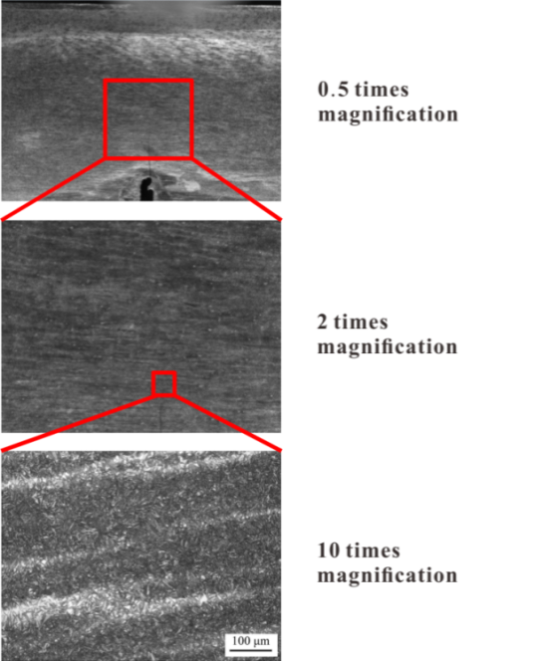

一般来说，通常的二维数字图像相关测量装置由单个相机和镜头组成。单个相机和镜头也就意味着单一的测量尺度。为了实现全场多尺度变形测量，可以使用不同放大倍数镜头实现不同尺度下的变形测量。其主要组成部分包括：3个单轴平移台组建的三轴平移台（单轴平移精度可达1个微米）、4台高分辨率相机（分辨率为3840×2748像素）、放大倍数分别为0.16倍、0.5倍、2倍的远心镜头以及放大倍数为10倍的显微镜头。在实验过程中，4种放大倍数的镜头可以任意切换，以进行不同尺度下的变形测量。为了使得显微镜头达到金相显微镜的效果，还对该镜头采用了同轴照明的照明方式，只有使用同轴照明才能扑捉到金属的组织成像（贝氏体和奥氏体）。

产品特点

多层级多光谱散斑图案体系，三视场及以上的同步测量：三尺度 DSP 通过空间调制与多光谱技术的结合，在不同视场下均能提供满足精度要求的变形数据，为超材料多尺度力学行为分析、运动物体动态追踪等复杂场景提供了实验基础。

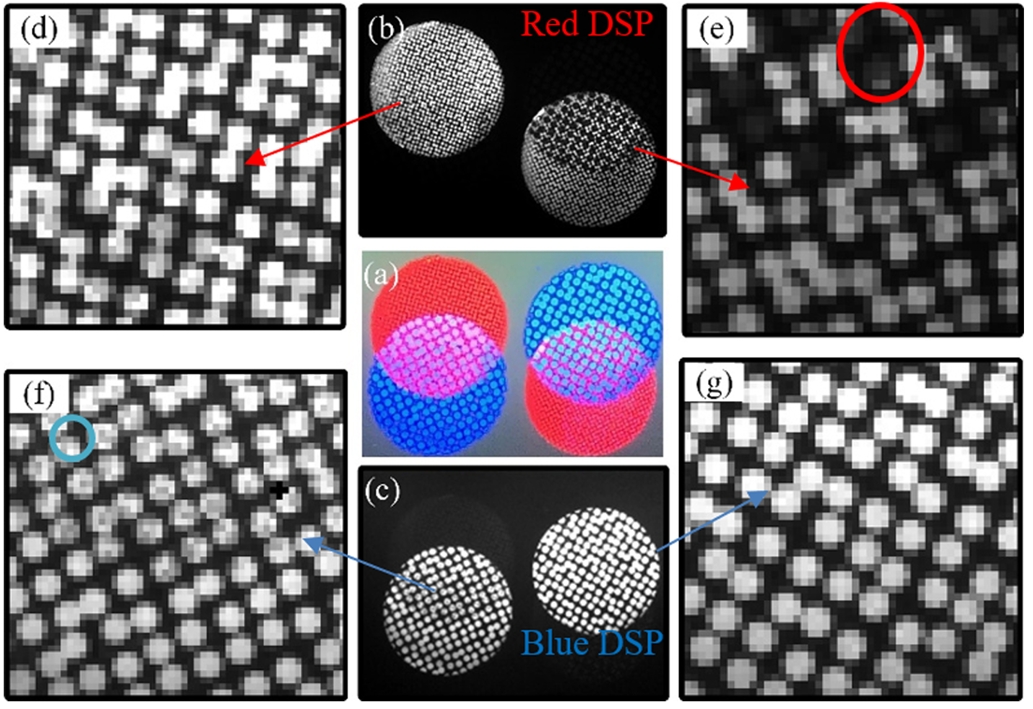

在紫外光下以两种光谱制作的隐形 DSP（可降解半导体聚合物）

应用案例

平移实验

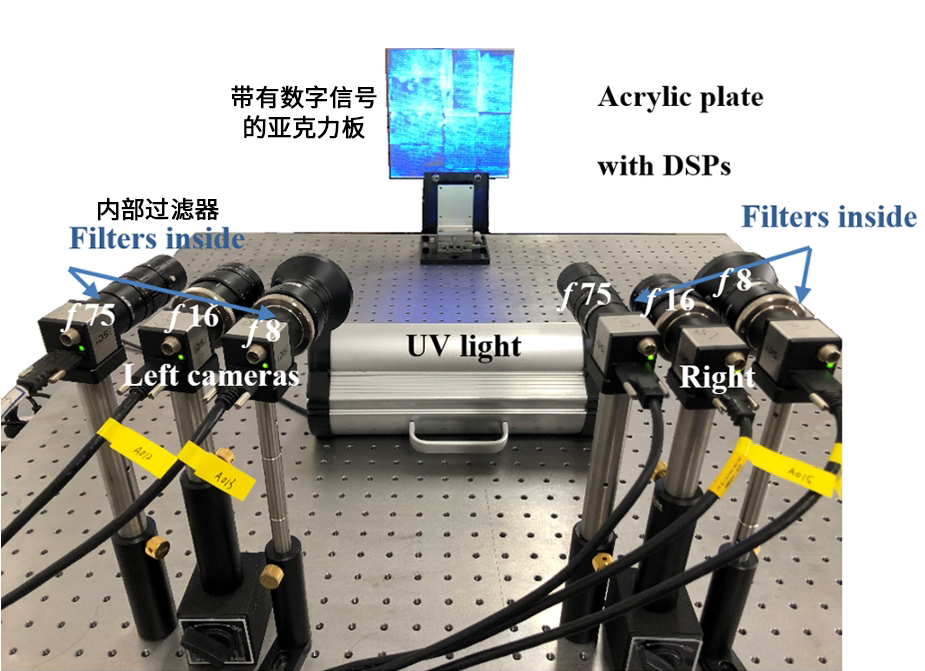

平移实验中使用的多尺度数字图像相关（DIC）装置

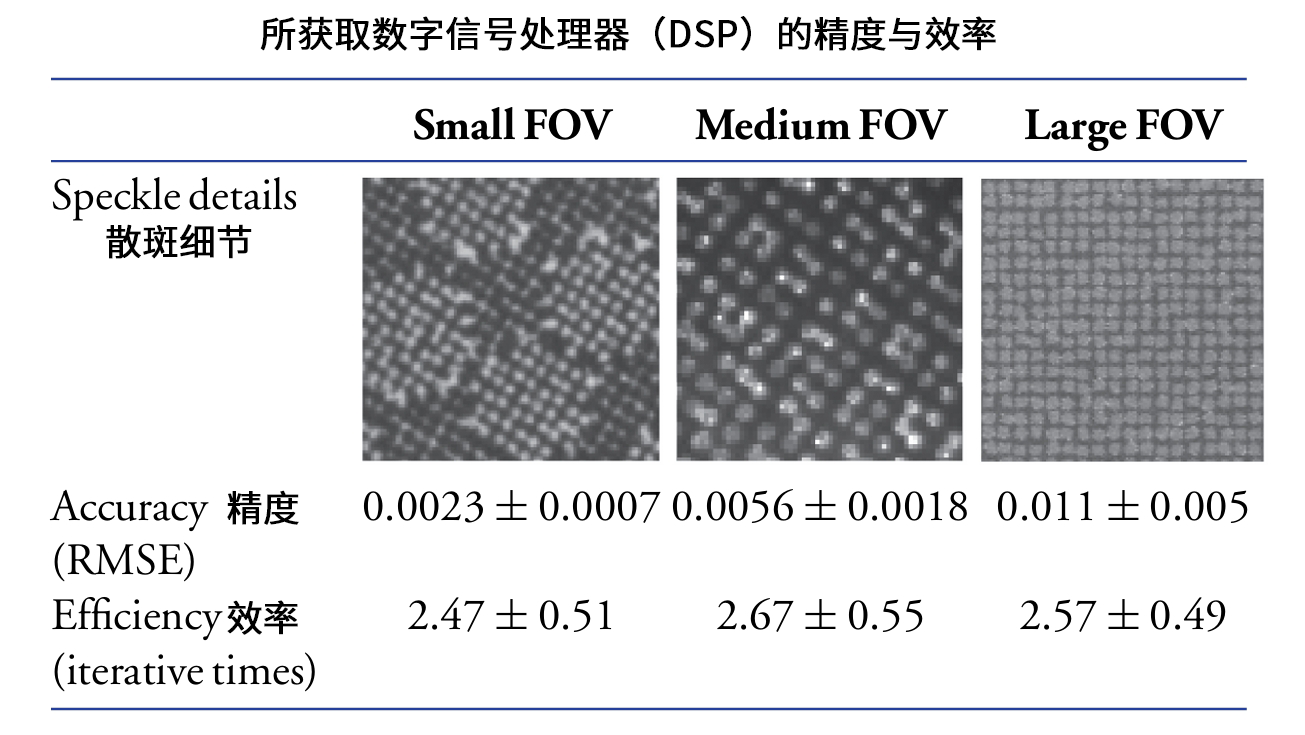

所获取数字信号处理器（DSP）的精度与效率

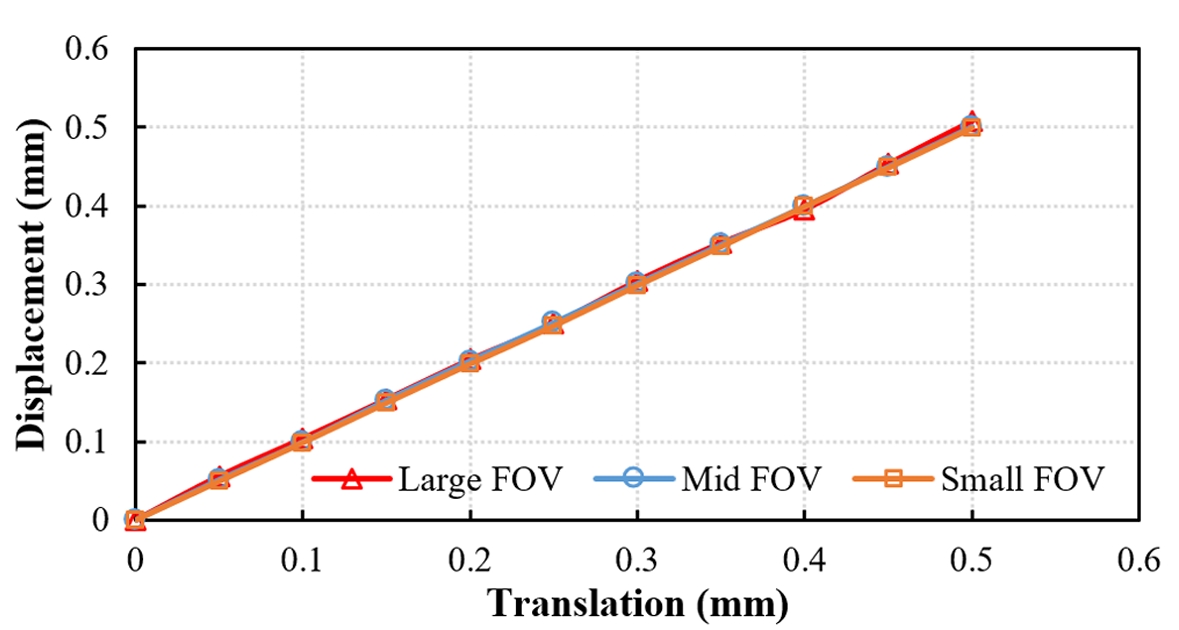

大、中、小视场下的代表性平移结果与计算位移对比

带孔橡胶圆盘加载测试

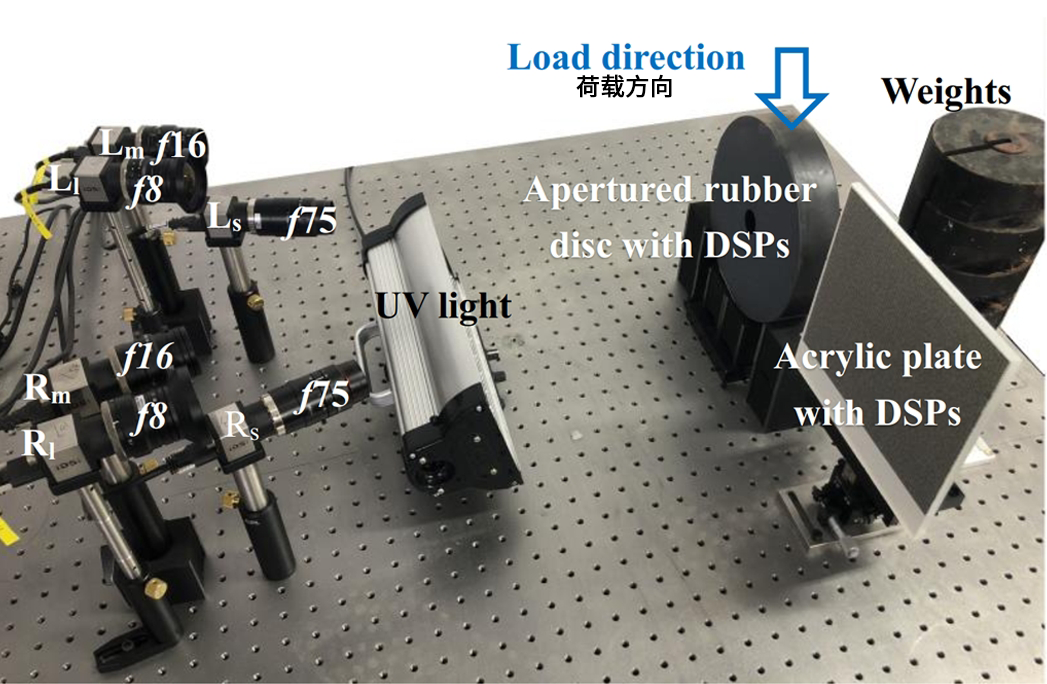

带孔橡胶圆盘在载荷作用下与亚克力板的多尺度测量

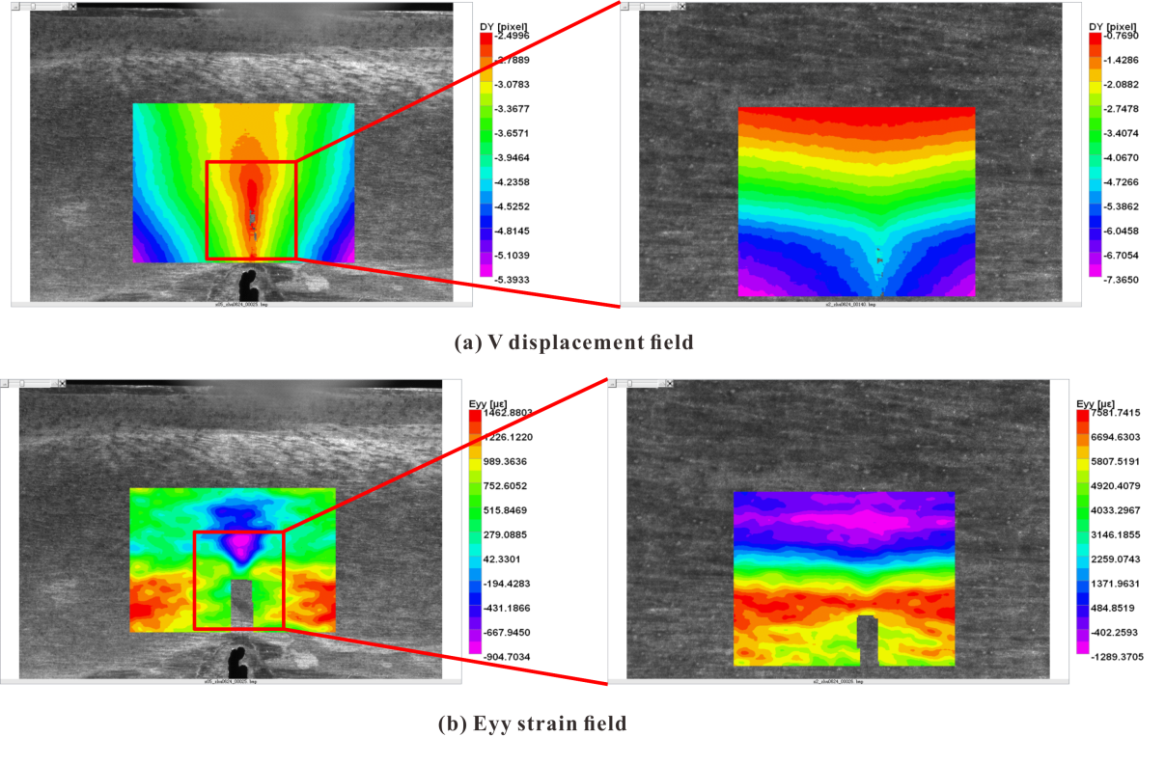

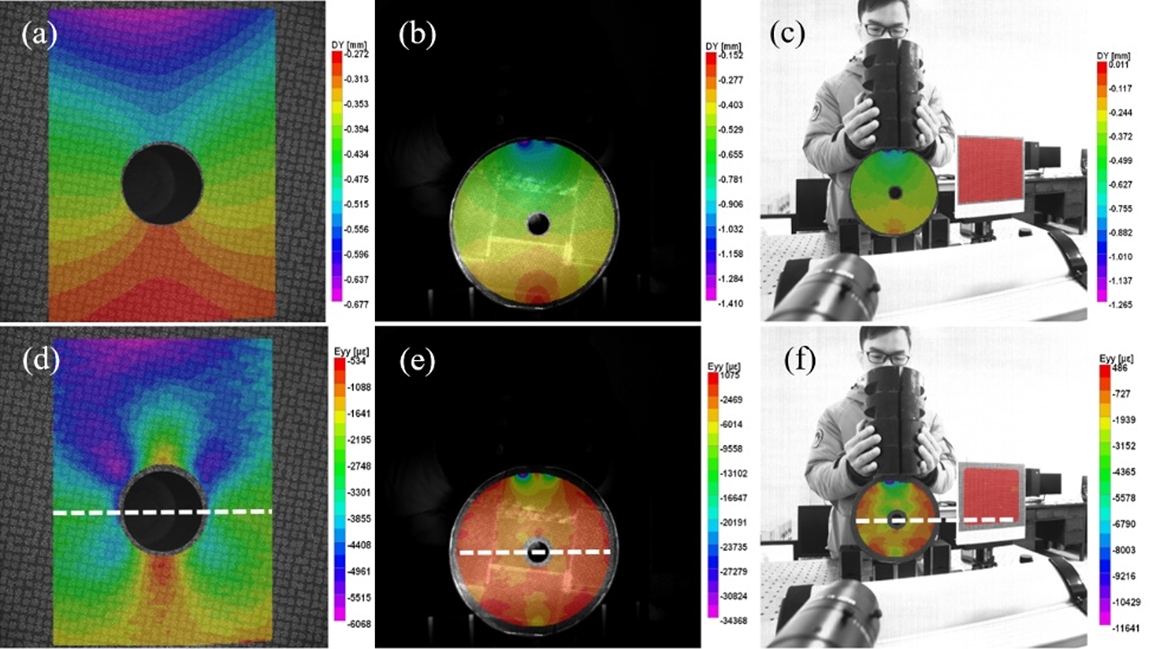

加载方向上多尺度位移和应变结果的等高线图

刚体平移实验和带孔橡胶圆盘加载测试被用于研究在 0.1m×0.1m、0.5m×0.5m 和1m×1m 三个视场下制备的三尺度 DSP。实验成功分离了三个尺度的 DSP，通过对比三个尺度下 DIC 测量的变形场和局部应变值，验证了感兴趣区域的高空间分辨率以及大测量视场的兼容性。

工程应用价值

东视传感提出的多尺度数字散斑图案优化方法，为超材料力学、动态变形监测等领域提供了关键实验工具。通过空间调制与多光谱技术的创新结合，该方法实现了至少三个特征尺度的同步测量，填补了传统单尺度 DIC 在跨尺度表征中的空白。实验结果表明，其在精度（RMSE＜0.011 像素）、效率（迭代次数≤3 次）与数据完整性方面均表现优异，该方法有望成为揭示材料多尺度失效机制、推动工程结构健康监测技术革新的重要手段。
